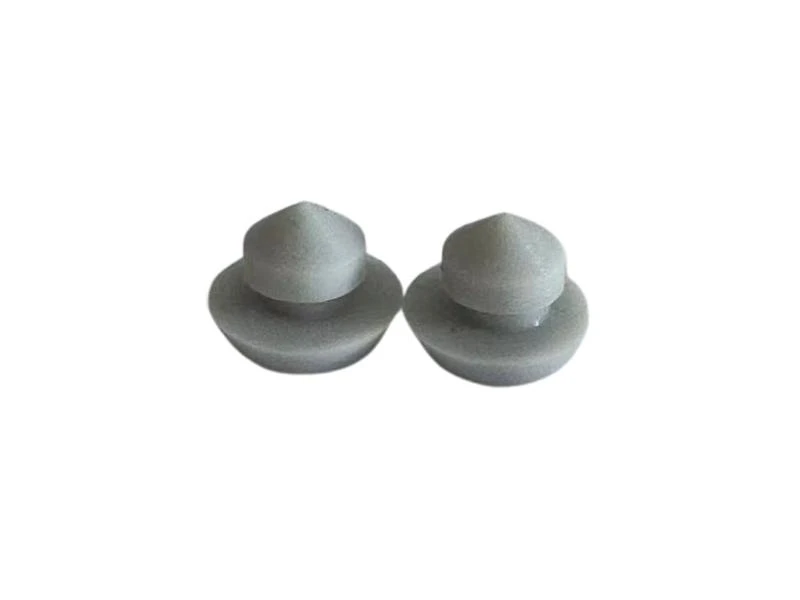

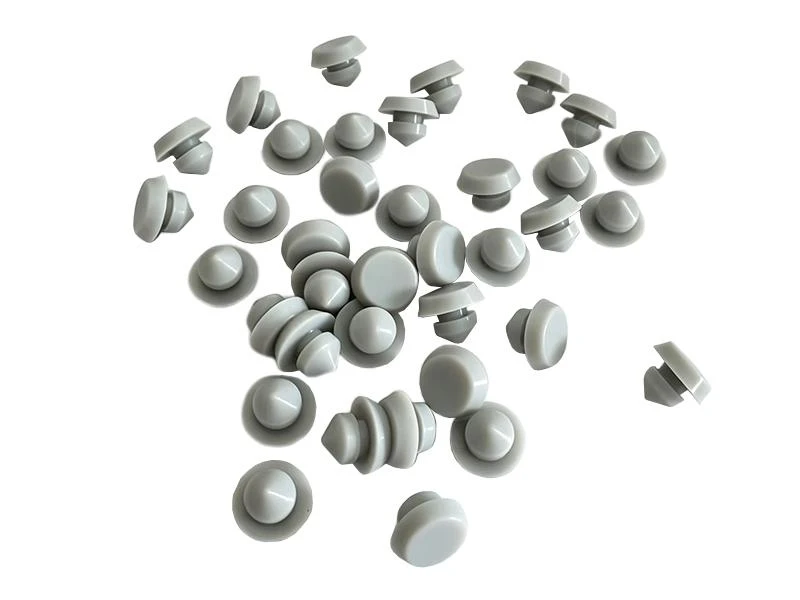

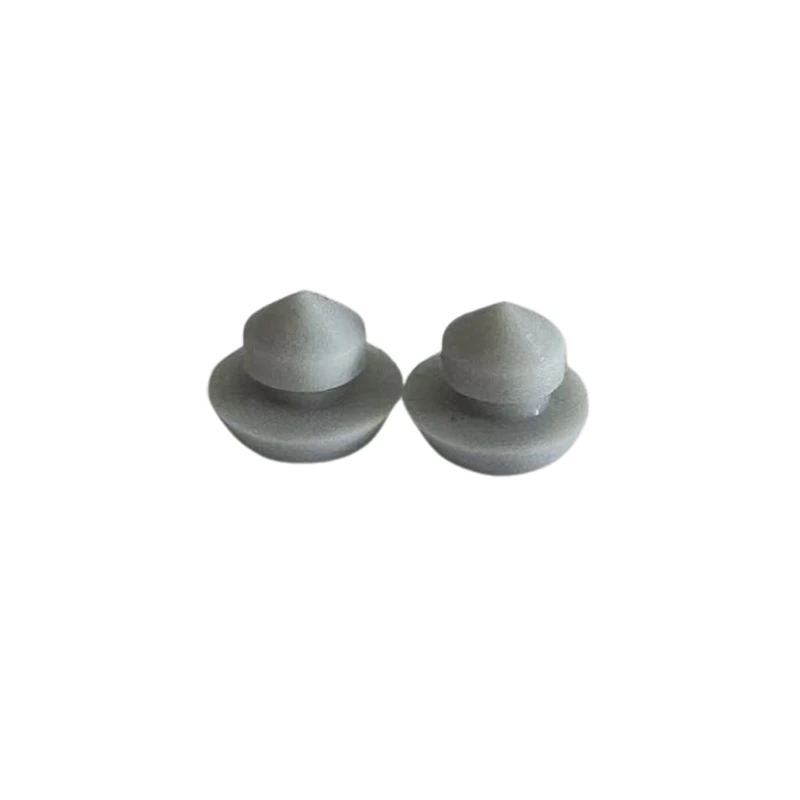

Dop de silicon pentru orificii este turnat ca o componentă continuă de cauciuc, cu un cap definit, un corp de inserție și un canal de reținere. Geometria este concepută pentru a se așeza într-o deschidere a panoului pregătită fără feronerie de fixare suplimentară.
- Cap de conectare - Secțiunea superioară mărită acoperă deschiderea panoului și oferă o suprafață finisată după instalare.
- Corpul de inserare - Se extinde prin deschiderea panoului și este dimensionat în funcție de diametrul orificiului necesar.
- Canelură de reținere - O canelură încastrată în jurul corpului dopului primește marginea panoului și asigură reținere mecanică după inserare.
- Zona de contact a panoului - Partea inferioară a capului și umerii canelurii formează suprafețe de contact controlate cu panoul, ajutând la poziționarea dopului la o adâncime constantă.
Compatibilitate cu dimensiunea găurii și grosimea panoului
Potrivirea corectă depinde atât de diametrul deschiderii, cât și de grosimea panoului. dopul ar trebui să fie specificat în funcție de gaura reală perforată sau găurită, mai degrabă decât în funcție de dimensiunea nominală a panoului.
- Diametrul găurii - Secțiunea de inserare este dimensionată în jurul diametrului găurii țintă pentru a obține potrivirea-de împingere necesară.
- Grosimea panoului - Lățimea canelurii și adâncimea canelurii ar trebui să corespundă cu grosimea reală a panoului, astfel încât marginea panoului să se poată așeza corect în interiorul secțiunii de reținere.
- Diametrul capului - Capul trebuie să asigure o suprapunere suficientă în jurul deschiderii fără a interfera cu componentele adiacente sau cu hardware-ul de montare.
- Toleranța dimensională - Toleranța de fabricație a găurilor, grosimea acoperirii și deformarea panoului trebuie luate în considerare atunci când se stabilesc dimensiunile finale ale dopului.
Performanța materialului siliconic
Recuperare elastică
Siliconul se deformează în timpul instalării prin împingere-în interior și revine la profilul său original după ce trece prin deschiderea panoului, ajutând la menținerea geometriei-de caneluri de reținere proiectate.
Flexibilitatea temperaturii
Materialul rămâne flexibil la schimbările de temperatură, permițând mufei să-și mențină potrivirea atunci când echipamentul suferă cicluri repetate de încălzire și răcire.
Rezistenta la intemperii si la ozon
Siliconul poate fi specificat pentru echipamentele expuse la care ștecherul poate întâmpina lumina soarelui, ozon, umiditate și condiții de exterior în schimbare.
Stabilitate fizică pe termen lung{0}
Un compus siliconic adecvat își poate menține flexibilitatea și comportamentul dimensional în timpul serviciului prelungit, cu condiția ca temperatura reală și condițiile de mediu să rămână în specificațiile materialului.
Fabricare personalizată de dopuri din silicon
Dezvoltarea Geometriei
Diametrul capului, înălțimea totală, lungimea de inserție, lățimea canelurii și adâncimea canelurii pot fi ajustate în funcție de designul panoului.
Optimizarea potrivirii
Canelura de reținere poate fi dezvoltată în jurul grosimii reale a panoului și toleranței găurii pentru a obține condițiile de instalare și reținere necesare.
Opțiuni de material și aspect
Duritatea siliconului, culoarea, finisajul suprafeței și specificațiile compusului pot fi selectate în funcție de mediul echipamentului și cerințele de identificare.
Dezvoltare bazată pe exemple{0}}
Plugurile, desenele, fișierele CAD sau mostrele de panouri existente pot fi folosite ca referințe pentru dezvoltarea prototipului și producția ulterioară în loturi.
FAQ
Se poate instala un dop de silicon pe un panou acoperit sau vopsit?
Da. Panourile acoperite pot fi utilizate atunci când dimensiunile finale ale deschiderii rămân în toleranța specificată. Grosimea stratului de acoperire din jurul orificiului trebuie luată în considerare în timpul verificării potrivirii.
Se poate scoate ștecherul atunci când panoul trebuie accesat mai târziu?
Da. Construcția flexibilă permite scoaterea dopului atunci când este necesar accesul la deschidere. Metoda de îndepărtare ar trebui să evite tăierea sau întinderea excesivă a secțiunii de reținere.
Panoul trebuie dezasamblat înainte de a instala ștecherul?
Nu neapărat. Pentru deschideri accesibile, dopul poate fi instalat în general direct de pe suprafața panoului. Spațiul de lucru disponibil trebuie verificat atunci când deschiderea este situată în apropierea altor componente.
