Principiul de etanșare
Inelul O din cauciuc cu fluor funcționează pe baza deformației elastice și a presiunii de contact.
În timpul instalării:
Inelul O este comprimat în interiorul canelurii.
Materialul cauciucat generează forță de restabilire datorită deformării elastice.
Presiunea de contact dintre inelul O și suprafețele de etanșare devine mai mare decât presiunea sistemului.
Cauciucul comprimat blochează mișcarea lichidului sau a gazului prin spațiul liber.
Pentru aplicațiile statice, performanța de etanșare depinde în principal de:
Dimensiunea canelurii
Raport de compresie
Duritatea cauciucului
Finisarea suprafeței pieselor de împerechere
Interval de compresie tipic:
| Aplicație | Compresie recomandată |
|---|---|
| Etanșare axială statică | 15%-30% |
| Etanșare radială statică | 20%-35% |
| Etanșare dinamică |
10%-20%
|
Condiții de presiune
Inelul O însuși asigură etanșarea prin deformare. Pentru sisteme de presiune mai mare:
Pot fi necesare inele de rezervă
Jocul canelurilor trebuie controlat
Duritatea materialului poate necesita ajustare
Aplicațiile industriale tipice utilizează inele O FKM în:
Sisteme hidraulice
Sisteme de combustibil
Ansambluri de supape
Structuri de etanșare a pompelor
| Partea Structura | Funcţie |
|---|---|
| Secțiune transversală circulară | Oferă un contact uniform de etanșare în jurul circumferinței |
| Corp din elastomer | Se deformează sub compresie pentru a umple neregularitățile suprafeței |
| Suprafata de etansare | Contactează carcasa și suprafețele arborelui/flanșei pentru a bloca scurgerile de lichid |
DE CE NE ALEGE?
Tehnologie avansată:
Echipat cu facilități de producție de ultimă generație și cu o echipă de cercetare și dezvoltare calificată.
Capabilitati de personalizare:
Soluții personalizate concepute pentru a se potrivi cerințelor dumneavoastră specifice.
Acoperire globală:
Dedicat să servească clienții din întreaga lume cu produse de încredere și servicii excepționale.
Experiență dovedită:
Decenii de lider în industrie și angajamentul față de inovarea continuă.
FAQ:

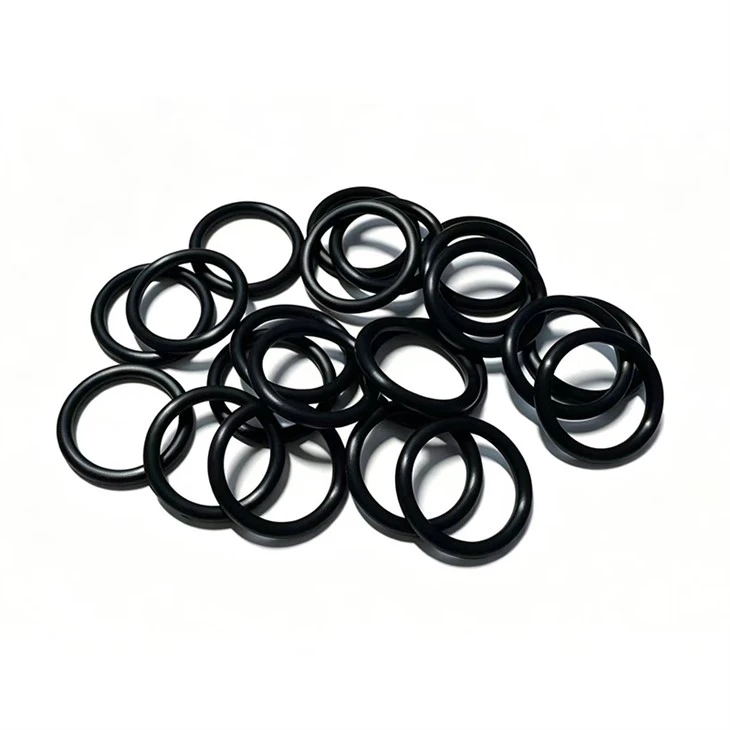

Ce este inelul O din cauciuc cu fluor?
Este o componentă circulară de etanșare fabricată din cauciuc fluorocarbon (FKM/FPM). Se etanșează prin deformare elastică în interiorul unei caneluri prelucrate.
Care este diferența dintre FKM și NBR O Ring?
Principala diferență este structura polimerului. FKM conține lanțuri de polimeri fluorurati, oferind o rezistență mai mare la combustibil, substanțe chimice și căldură. NBR oferă o mai bună flexibilitate-la temperaturi scăzute și costuri mai mici.
La ce temperatură poate rezista FKM O Ring?
Inelele O FKM standard funcționează de obicei de la -20 grade până la +200 grade . Compușii specifici pot extinde intervalul de temperatură.
Cum este instalat FKM O Ring?
Inelul O este plasat într-o canelură proiectată. În timpul asamblării, componenta de împerechere comprimă inelul O, creând o presiune de contact care previne scurgerea fluidului.
